  汽车转向节磁粉探伤机
  汽车转向节磁粉探伤机

汽车转向节磁粉探伤机

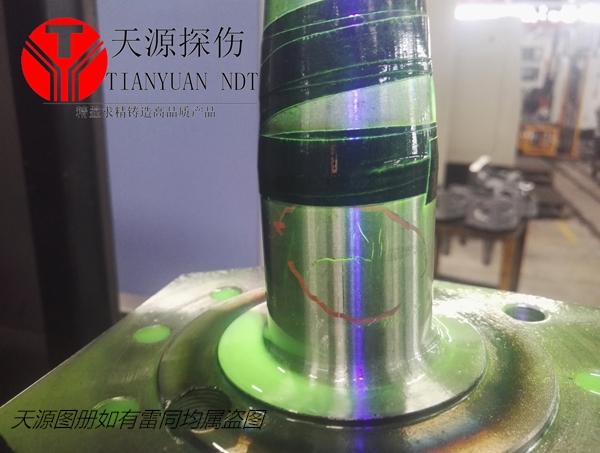

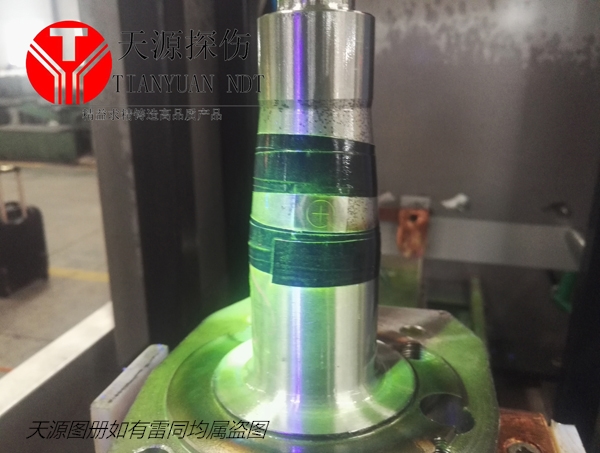

     汽车转向节磁粉探伤机属于专用检测探伤设备,同时可对相同类零件如:转向节、轴间差速器前壳、差速器右壳、差速器左壳、圆盘类零件、轴承环、轴承套圈进行磁粉探伤。检查零件表面和近表面因铸造、锻造、锻压、淬火、研磨、加工、疲劳而引起的裂痕及夹渣等细微的缺陷。
汽车转向节磁粉探伤机属于立式机电分体,根据磁粉探伤原理和JB/T8290-1998的要求设计制造的,设备新增加自动旋转,旋转速度任意可调,大大提高了检测效率。操作简单一键启动,汽车转向节放到上料台上,整个工艺流程均由PLC控制,如工件进入磁化区、上穿棒线圈自动下降、喷洒磁悬液、磁化、退棒、退磁、工件回到上料位、旋转观察、下料。

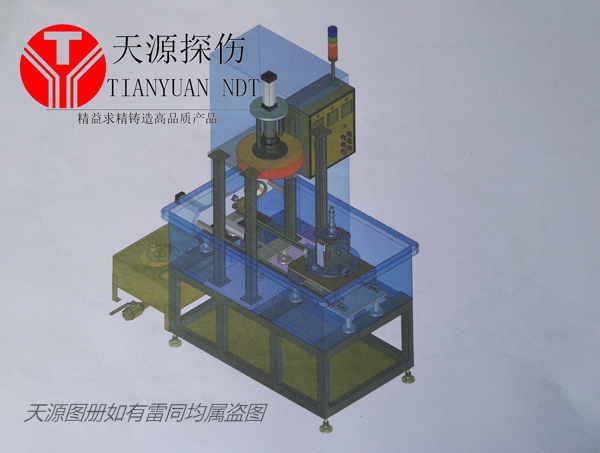

汽车转向节磁粉探伤机主要有以下部分组成:电源控制柜(包括 :操作站、控制主板和主电源板)、磁化夹持装置(包括:夹紧机构、纵向磁化器、周向磁化器机构等) 、控制系统(欧姆龙PLC)、可编程显示器(10 寸,彩色)与 PLC 可编程控制器通讯,将 PLC 可编程序直接显示,可自动或手动完成充磁、退磁、夹紧、松开、喷淋、输送、复位等功能 、磁悬液喷洒系统 、手提紫外灯、上料工位移动系统、工件旋转系统 、自动退磁系统 。



主要技术指标:
本机按照《中华人民共和国国家标准磁粉探伤机》(GB/T8290—1998)制造。
输入电源:三相四线 380V±10%   50Hz,小于110A。
探伤节拍:10秒/件(上下料与观察时间除外)
暂载率:20%。
触模屏:可编程显示器(10 寸,彩色)与 PLC 可编程控制器通讯,将 PLC 可编程序直接显示,可自动或手动完成充磁、退磁、夹紧、松开、喷淋、输送、复位等功能
周向磁化电流:AC  0—4000A,连续可调(带断电相位控制),磁化电流数字显示
纵向磁化磁势:AC:0-16000AT(有效值),连续可调,带断电相位控制。磁化电流数字显示
退磁方式:衰减式自动退磁。
退磁效果:剩磁≤3Gs。
穿棒行程:夹紧行程0-450mm。
夹紧方式:气动夹紧(气源用户自备³0.4MPa)。
电极间距: 0—450 mm。
磁化方式:单周向磁化,单纵向磁化和复合磁化。
磁化线圈:磁化线圈内径300mm。
观察转动:先进的直角电机与齿轮配合自动旋转,以保证全方位观察,n=4—6rpm,旋转速度根据检测时间的需要任意可调。
紫外线强度:工件表面离紫外灯泡380mm处强度不低6000uw/cm2。
上料台移动方式:气动移动,行程0—550。
    运行方式:手动、自动两种。
气源气压: 0.4—0.8MP。
支架载重:80Kg以内
磁悬液桶:容量30升
总重量:1800Kg
总功率:磁化时瞬间电流最大36千瓦
外形尺寸:2000mm长X1400mm宽X2100mm高
灵敏度测试:按《中华人民共和国机械行业标准JB/T6065—92》磁粉探伤用标准试片规定,以30/100的A型试片测试,在工件的任意方位显示清晰。


产品图片、来电咨询提供视频操作文件





提供视频操作文件
