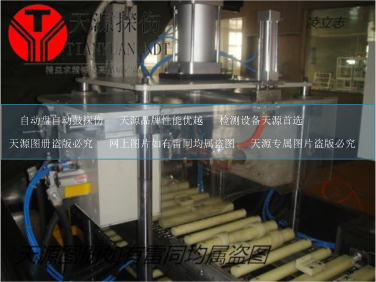

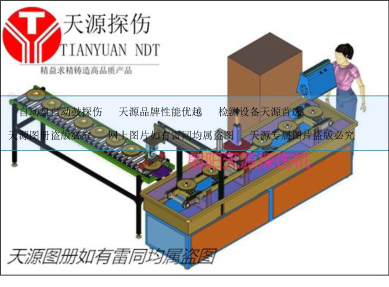

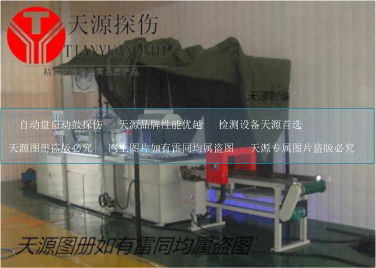

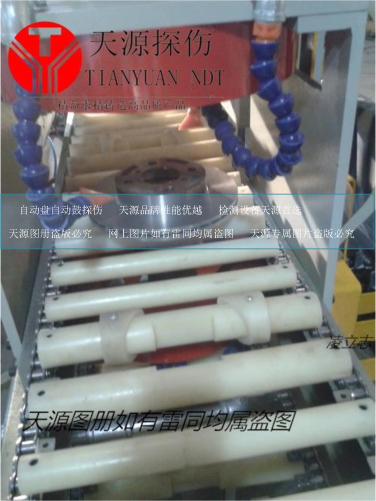

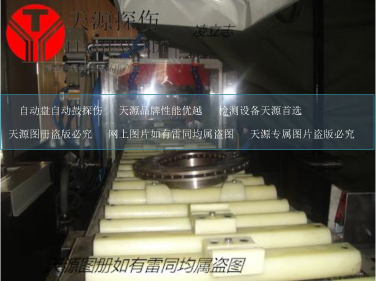

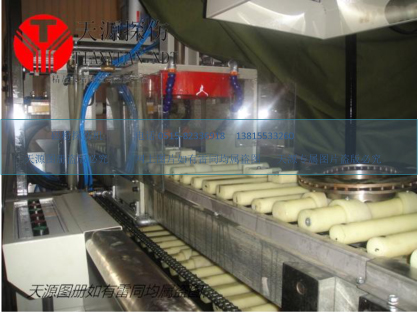

  制动盘制动鼓磁粉探伤机流水线
  制动盘制动鼓磁粉探伤机流水线

设备型号
设备名称
设备规格
TYCJP-4000
磁粉探伤检测线
5800mmX1400mmX2300mm

                                         概述
探伤工件:制动盘的,制动鼓
该设备为自动盘自动鼓专用磁粉探伤检测线,整个流程除人工观察裂纹外,可实现全自动探伤,检测范围Ф400mm以内,主要检查自动盘自动鼓表面和近表面包括原材料因锻压、锻造、淬火、研磨、加工疲劳而引起的裂痕及夹渣等细微的缺陷。
目前生产的自动盘探伤设备有常规单机的、有输送线探伤的、有带自动上下料的、有三维交叉线圈输送式的。根据客户要求,有检测量大的,有抽检的,无论大小设备控制系统均采用PLC集中控制,元器件均采用正品合格件,主机设计合理,夹持稳定可靠,钢性结构良好,保证设备的承重和强度,在正常工作状态下主机磁化时不产生震动,外表面采用喷塑处理防腐工艺,表面耐腐蚀性强,且美观大方,操作简单方便实用
技术参数
序号    技术指标
技术参数
1
探伤工件
自动盘自动鼓
2
外形结构
机电分体卧式输送线
3
输入电流
三相四线,380V±10%,50HZ,约100A
4
周向磁化电流
(AC)0—4000A连续可调,带断电相位控制(无漏检)

5
纵向磁化磁势
纵向磁化磁势(AC)0—18000AT连续可调。带断电相位控制(无漏检)

6
暂载率
20%
7
整机绝缘电阻
≥2MΩ
8
气源气压
0.4—0.8MP(气源用户自备)
9
夹紧方式
气动夹紧,气压0.4—0.8Mpa可调
10
夹紧电极轴行程
0-300mm
11
退磁方式
退磁线圈远离式退磁
12
退磁效果
剩磁≤3Gs
13
电极间距
0—250mm以内
14
电极移动方式
丝杠手摇
15
纵向磁轭线圈
线圈内径400mm
16
磁化原理
通电、磁轭法
17
磁化方式
周向磁化、纵向磁化、复合磁化三种
18
探伤工要求
2人操作,1人上料、1人观察
19
运行方式
两种:手动控制:按钮实现单个动作。
自动程序:人工上料:自动输送--定位--夹紧--喷洒--磁化--输送--下滑到观察区--观察裂纹--退磁下料到料框
20
控制方式
PLC机集中程序,自动控制
21
紫外线强度
LED紫外灯距工件380mm处紫外线强度不少于4000μW/cm2
22
灵敏度测试
按《中华人民共和国机械行业标准JB/T6065—92》磁粉探伤用标准试片规定,以15/50的A型试片测试,在工件的任意方位显示清晰

23
输送方式
用不锈钢链条、尼龙滚与尼龙托块组合,减速机作动力输送。
24
磁悬液桶
探伤载液容量40升
25
总功率
满负荷磁化时、瞬间电流28千瓦以内
26
设备整体颜色
用户自定
27
设备外形尺寸
5800mm长X 1400mm宽 X2300mm高
28
设备总重量
2600Kg
29
使用环境
—10℃—+40℃,相对湿度≤80%

贮存环境
温度—20℃—60℃,相对湿度≤70%。无腐蚀性气体粉尘和强力高频电磁污染
31
设备使用场地
应无中频炉电磁波干扰
