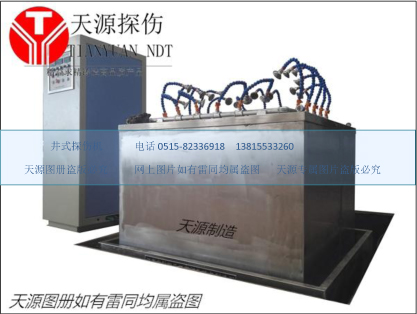

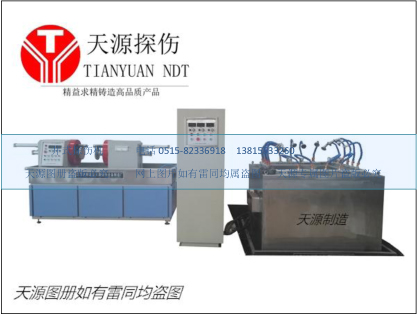

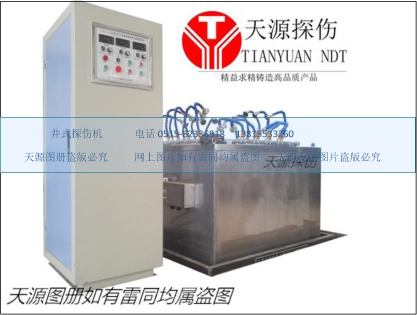

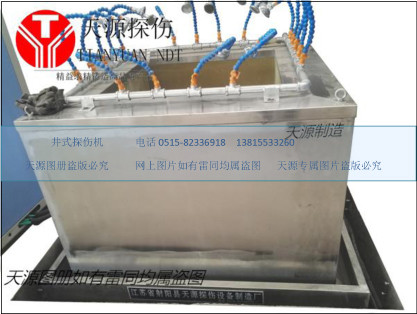

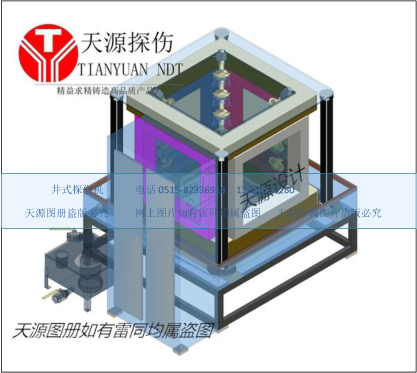

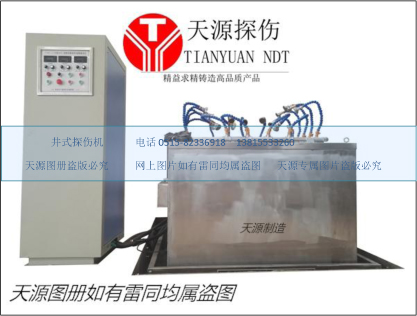

井式旋转磁场描述 井式磁粉探伤机具有工件垂直吊挂，不须摘钩即可探伤，操作简便效率高。探伤时被探伤钩体、钩舌与钩尾框或异形工件垂直吊挂，可在车钩零件转运或上检修作业线的过程中完成探伤，检测效率高；同时由于采用垂直吊挂方式，使得磁悬液回流更集中，便于磁悬液的收集，减少了浪费。旋转磁场车钩零件探伤机主要由旋转磁场磁化装置，磁化变压器，可控硅调流控制系统，PLC程序控制及显示系统，磁悬液喷淋、回收系统等组成，可根据用户需要加装探伤监控系统，该探伤机具有很好的刚性，技术先进，运行可靠；整机设计制造符合JB/T8290-2011《磁粉探伤机》国家标准。 满足形状复杂大型类工件或钩舌与钩尾框零件探伤的要求。探伤机满足钩舌与钩尾框零件探伤机采用了旋转磁场对车钩零件进行磁化，满足形状复杂的车钩零件探伤部位外表面上任一方向上的缺陷，都有磁场与之垂直，从而获得较高的探伤可靠性。为保证磁场强度，选用了“连续旋转磁场”的磁化方式，磁化电流由调压模块控制，磁化电流大小可根据工件要求随时调整；整个探伤过程由PLC可编程控制器控制，实现了喷液、磁化、间歇的自动循环。 主要技术参数： 整机结构：卧式机电一体 电源电压：三相交流380V±10% 50Hz 输入电流：瞬间最大电流80A 输出电源： X向额定磁化:≥2KA/M 或2.5 mT AC工件表面磁场强度或磁感应强度 可调 Y向额定磁化:≥2KA/M 或2.5 mT AC工件表面磁场强度或磁感应强度 可调 Z向额定磁化:≥2KA/M 或2.5mT AC 工件表面磁场强度或磁感应强度可调 暂载率：20% 磁化方式: 复合旋转磁场磁化、单向磁化等磁化方式。 探伤灵敏度: 能发现钩舌与钩尾框表面允许存在的最大开口自然缺陷或测定各向额定磁场:≥2KA/M 或2.5 mT AC 均可。 三维磁器窗口尺寸：1000mm*1000mm*1000mm（内窗）。 磁化原理：转磁场感旋应法。 磁化有效长度：700mm-950mm 紫外线强度：手提紫外灯距工件380mm处紫外线强度不少于3000μW/cm2。 退磁方式：远离式自动退磁； 退磁效果：≤0.3mT。 磁化工作方式：通断比1-3s/3-5s 自动喷淋,并配有手动喷淋。 整机绝缘电阻：≥2MΩ 磁悬液浓度：荧光磁粉2-3克/升 磁悬液箱设计有效容积：50l 设备配色：GSB05-1426-2001漆膜颜色标准29G09乳白色深蓝色相配。 灵敏度测试：按中华人民共和国机械行业标准JB/T6065—92《磁粉探伤用标准试片》规定，以标准3号O型试片测试显示。确保工件的裂纹检测灵敏度。 使用环境：—10℃—+40℃，相对湿度≤80%。 贮存环境：温度—20℃—60℃，相对湿度≤70%。无腐蚀性气体粉尘和强力高频电磁污染。 自动程序为：人工上料—磁化一—喷洒——磁化——观察——自动退磁——出料 |
